Gefeliciteerd met de aankoop van dit Belkin-networkproduct van hoge kwaliteit. De 16- en 24-poorts 10/100 switches van Belkin stellen u in staat op eenvoudige wijze poorten toe te voegen aan uw bestaande 10/100Mbps-network.

Deze praktische en compacte switches beschikken over een duurzaam metalen chassis dat aan de muur bevestigd kan worden en op uw bureau, of met behulp van de meegeleverde rekmontageset in een 19-inch rek geplaatst kan worden. Autonegotiation zorgt voor automatische herkenning van de snelheid van de aangesloten apparatus (10/100Mbps network) en van het soort kabel: straight-through (rechtdoorlopend) of crossover (gekruist)—u hoeft u zicheer druk te makeem om het kabeltype. De 16- of 24-poorts 10/100 switch van Belkin is compatibel met de meest gangbare besturingsystemen en zorgt voor probleemloze gevevensoverdracht met Fast Ethernet-networksnelheden.

Productkenmerken

• Dedicated high-speed 10/100Mbps Ethernet-poorten

• 16 poorten (Belkin 16-poorts 10/100 switch F5D5131-16)

• 24 poorten (Belkin 24-poorts 10/100 switch F5D5131-24)

• Standaarden

• IEEE 802.3u 100Base-Tx

• IEEE 802.3 10Base-T

• 1U-chassis, geschikt voorplaatsing op uw bureau of in een 19-inch rek

• Interne voeding (100-240V AC/50-60Hz universe ingangsspanning)
• Auto MDI/MDIX poorten • Ondersteunt 10/100Mbps auto-negotiation voor alle poorten
• Ondersteunt fullduplex en haldfduplex auto-negotiation voor alle poorten
• "Collision detection" (botsingdetectie) voor alle poorten
• Ondersteunt IEEE 802.3x PAUSE frames flow control voor fullduplex-modus
• Ondersteunt Back-pressure flow control voor halfduplex-modus
• Ondersteuning voor maximaal 2000 MAC-adressen (F5D5131-16), of 4000 MAC-adressen (F5D5131-24)
• Beperkte levenslange garantie van Belkin en Gratis technische ondersteuning

Inhoud van de verpakking

16-poorts 10/100 switch of 24-poorts 10/100 switch
- netvoedingskabel
- Kit voor installmentie in een 19-inch rek
- Vier zichklevende rubberen voetjes voorplaatsing op het bureau
- Handleiding

Kabellength

• 100m (328 ft.)

Aanbevolen kabelstandaard

Category 5

Fysieke afmetingen

16-poorts 10/100 switch - 274 x 166 x 43 mm

24-poorts 10/100 switch - 40 x 172 x 43mm

LED's op het frontpaneel

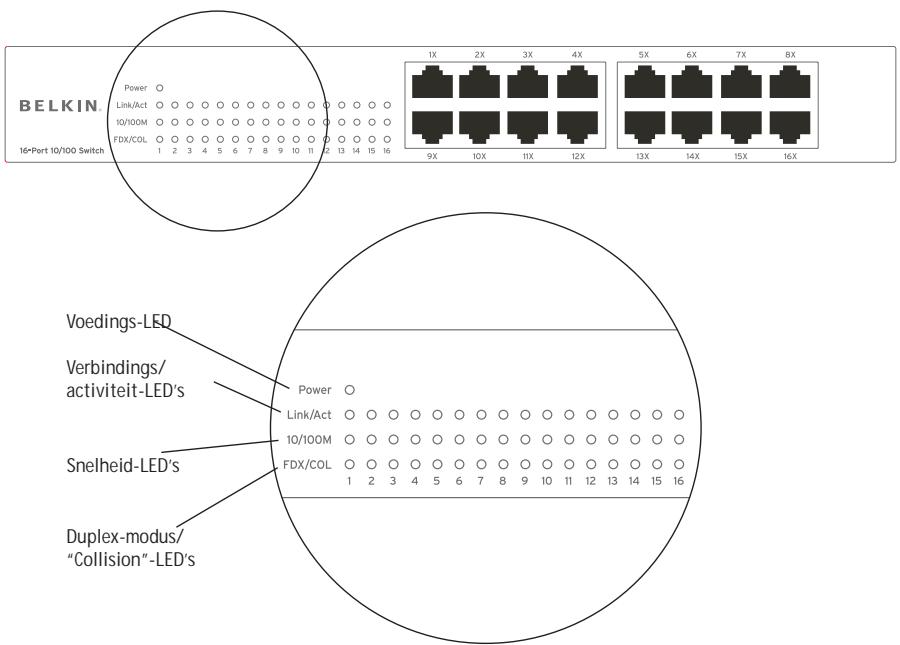

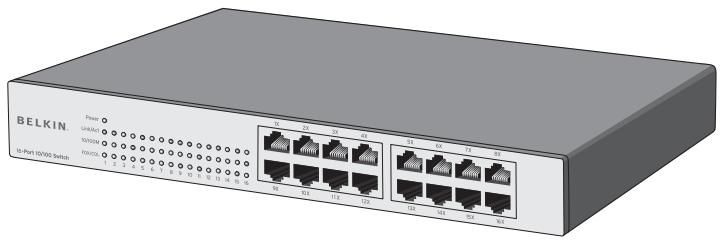

De 16-poorts switch, met articelnummer F5D5131-16, beschikt over twee rijen met LED's die informatie verstrekken over de verbindingsnelheid, aktiviteit en duplex-modus.

16-poorts 10/100 switch (F5D5131-16)

Voedings-LED

Groen - De switch functioneert normal
- Uit — De switch worden nicht gevoed

Verbindings- en aktiviteit-LED (Link/Act)

• Ononderbroken groen - Er is een verbinding tot stand gebracht
  Knipperend groen - Er worden gegevens verstuurd en ontvangen
• Uit - Er is geen verbinding tot stand gebracht

Snelheids- (10/100M) LED

• Ononderbroken groen - 100Mbps-verbinding
• Uit - 10Mbps-verbinding

Duplex-modus/"Collision"-LED (FDX/COL)

• Ononderbroken groen - Er is een fullduplex-verbinding tot stand gebracht
• Uit - Er is een halfduplex-verbinding tot stand gebracht
• Knipperend groen - Er is voor deze poort spreke van "collisions" (botsingen) in de halfduplex-modus

LED's op het frontpaneel

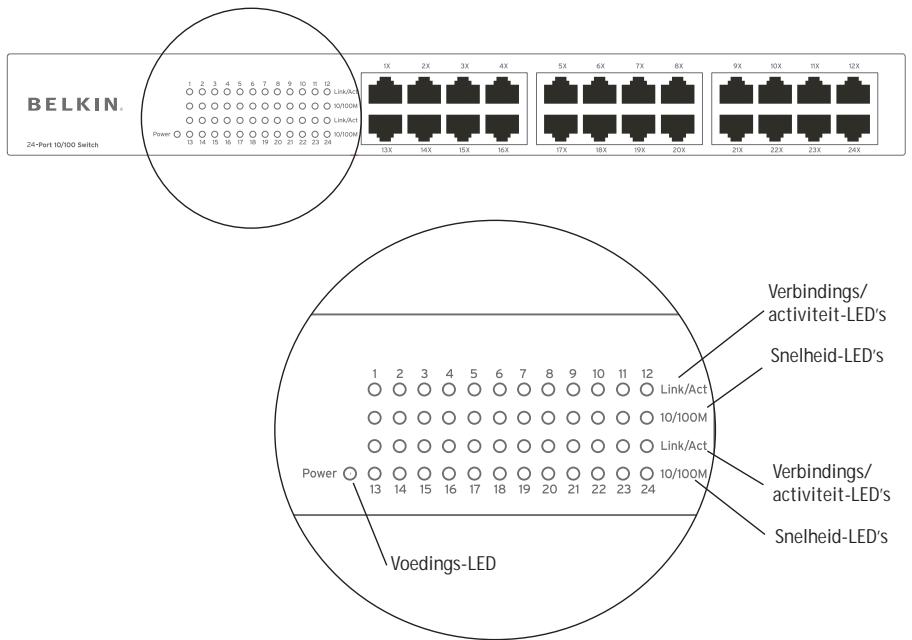

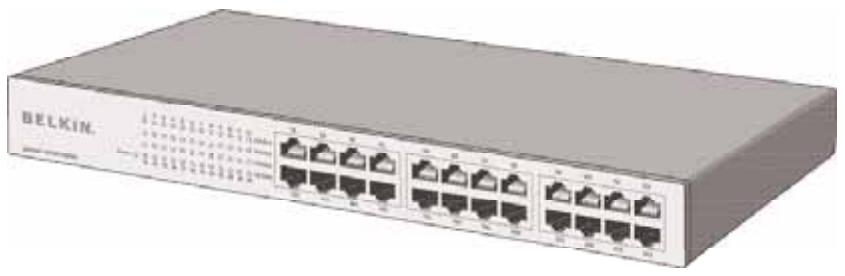

De 24-poorts switch, met articelnummer F5D5131-24, beschikt over twee rijen met LED's die informatie verstrekken over de verbindingsnelheid, aktiviteit en duplex-modus.

24-poorts 10/100 switch (F5D5131-24)

Voedings-LED

• Groen - De switch functioneert normala - Uit - De switch worden nicht gevoed

Verbindings- en aktiviteit-LED (Link/Act)

• Ononderbroken groen - Er is een verbinding tot stand gebracht
• Knipperend groen - Er worden gegevens verstuurd en ontvangen
• Uit - Er is geen verbinding tot stand gebracht

Snelheids-LED (10/100M)

• Ononderbroken groen - 100Mbps-verbinding

Uit - 10Mbps-verbinding

De switch op uw computers aansluiten

1. Schakel al uw apparaten uit.
2. Sluit een Ethernet-kabel aan:tussen de netwerkinterfacekaart van elke computer en een van de genummerde poorten aan de voorzijde van de switch.
3. Dankzij fullduplex en halfduplex auto-negotiation konnen alle poorten op de switch automatisch de snugheid van de aangesloten apparaten herkennen, waardoor gebruikers zowel 10/100Base-Tx netwerkapparaten aan konnen sluiten.
4. Bevestig de kabel van de netvoedingsadapter in de aansluiting voor voeding aan de achterkant van de switch; sluit de netvoedingsadapter verzolgens aan op een voedingsbron (stopcontact of stekkerdoos).

De switch op een andere switch aansluiten

1. Sluit een 10/100 Ethernet-kabel aanCUSen van de genummerde poorten aan de voorzijde van de switch en een van de genummerde poorten op de andere switch die u wilt aansluten, al of Niet in cascadeschakeling.
2. Dankzij fullduplex en halfduplex auto-negotiation konnen alle poorten op de switch automatisch de snugheid van de aangesloten apparaten herkennen, waardoor gebruikers zowel 10/100Base-Tx netwerkswitches of hubs aan hunnen sluiten.
3. Alle poorten ondersteunen auto MDI- en MDIX-functionaliteit. Bij een cascadeschakeling of bij aansluiting van switches of hubs kan de gebruiker gebruik makeen van een straightthrough-(rechtdoorlopende) of een crossover-kabel (gekruist).

Belangrijk: Maak als u twee switches met elkaar wilt verbinden, gebruik van een enkele kabel. Als u gebruik maakt van meertere kabels, kan een loop veroorzaakt worden met ongewenste collisions (botsingen) als gevolg. Hierdoor zal uw netwerk Nietaar behoren functioneren.

De switches können aan de muur worden bevestigd of op een vlakke ondergrund of in een 19-inch reck worden geplaatst.

Plaatsing op een vlakke ondergrund

1. Bevestig de vier meegeleverde rubberen voetjes aan de onderzijde van de switch. In de vier hoeken van de switch staat duidelijk aangegeven waar de voetjes aangebracht zonden要去en worden.
2. Zorg ervoor dat er voldoende ruimte voor ventilatie rondon de switch aanwezig is.
3. Plaatsing op een vlakke ondergrond.

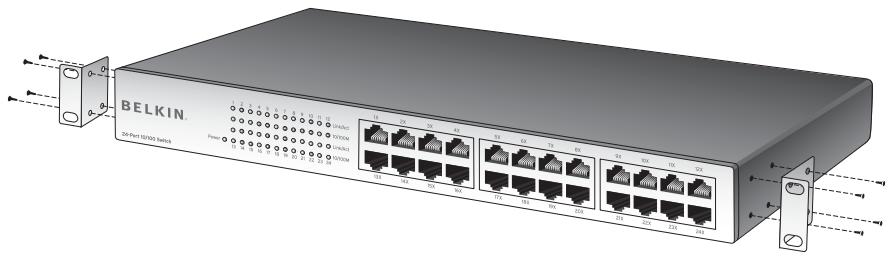

Plaatsing in een 19-inchrek

1. Als u de switch in een rek wilt monteren, dient u de voetjes Niet onder de switch te bevestigen. Indien de rubberen voetjes al aangebracht zich, verwijder.Deze dan.

1. Bevestig de montagebeugel aan beiden zichden van de switch met behulp van de meegeleverde schroeven.
2. Plaats de switch in het rek en zorg ervoor dat de openingsen van de montagebeugels zich ter hoogte van de opening in het rek bevinden.
3. Plaats de schroeven op de waarvoort bestemde opening in de montagebeugels en schroef ze vast.

PROBLEM OPLOSSEN

Ga voor meer informatie aangaande de installmentie van dit product waar www.belkin.nl/networking of neem contact op met de afdeling technische ondersteuning via het gratis telefoonnummer.

Voordat u ons belt

Zet indien möglichk uw systeme aan voordat u Telefonisch contact opneemt met Belkin voor technische ondersteuning en gebruik hierbij een telefoon die zich in de buurt van de switch bevindt. Houdt u er rekening mee dat u verzocht kurz worden gedetailleerde informatatie te verstrekken.

FCC-verklaring

VERKLARING VAN CONFORMITEIT MET DE FCC-VOORSCHRIFTEN VOOR ELEKTROMAGNETISCHE COMPATIBILITEIT

Wij, Belkin Corporation, gevestigd 501 West Walnut Street, Compton, CA 90220, Verenigde Staten van Amerika, verklaren hierbij dat wij de volledige verantwoordelijkheid aanvaarden dat de producten met articelnummers

F5D5131-16 F5D5131-24

haar deze verklaring betrekking op heeft, voldoen aan Deel 15 van de FCC-regelgeving. De werkung van het apparaat is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat要去 ongevoelig zijn voor storingen van buitenaf, waaronder storingen die de werkung van het apparaat nadelig konnen beinvloeden.

CE-conformiteitsverklaring

Wij, Belkin Corporation, stellen ons ervoor verantwoordelijk dat de producten met articikelnummers F5D5131-16 en F5D5131-24, waarop.Deze verwklaring van toepassing is,voldoen aan de emissionenorm EN55022 en aan de immuiteitisnormen EN55024,LVP EN61000-3-2 en EN61000-3-3.

ICES (F5D5131-16)

Beperkte levenslange productgarantie van Belkin Corporation

Belkin Corporation garandeert dit product gedurende zich hele levensduur voor materiaal- en fabricagefouten. In geval van defecten heeft Belkin de keuzeCUSen een Gratis reparatie of verranging, op voorwaarde dat het product binnen de garantieperiode wordt teruggebracht maar de leverancier en dat de transportkosten vooraf worden betaald. Houdt u er rekening mee dat u op verzoeh het aankoopbewijs要去 kannen vertonen.

Deze garantie geldt nicht voor beschadigingen als gevolg van ongelukken, misbruik, verkeerd gebruik of verkeerde toepassing; en evenmin wanner het product zonder schriftelijke toestemming van Belkin is gewijzigd; of als het serialummer van Belkin is verwijderd of veranderd.

ER KAN ALLEEN EEN BEROEP WORDEN GEDAAN OP DE BOVENSTAANDE GARANTIES EN TOEZEGGINEN, ONGEACHNT ENIGE ANDERE UIJTRUKKELIJKE OF IMPLICIETE, VERBALE OF SCHRIFTELIJKE TOEZEGGINEN. BELKIN DOET GEEN ENKELE TOEZEGGING MET BETREKKING TOT DE VERKOOPBAARHEID VAN DIT PRODUCT OF DE GESCHIKTHEID ERVAN VOOR EEN BEPAALDE TOEPASSING.

Leveranciers, vertegenwoordigers en werknamers van Belkin zichniet gemachtigde deze garantie op enigerlei wijze te wijzigen, te verlengen of uit te breiden. BELKIN IS NIET AANSPRAKELIJK VOOR SPECIFIEKE SCHADE, INCIDENTELE SCHADE OF GEVOLGSCHADE TEN GEVOLGE VAN HET NIET NAKOMEN VAN DE GARANTIE, OF TEN GEVOLGE VAN ENIG ANDER JURIDISCHE CONFLICT, WAARONDER INBEGREPEN WINSTDERVING, PRODUCTIETIUDVERLIES, GOODWILL, BESCHADIGING VAN PROGRAMMA'S OF GEGEVENS DIE ZIJN OPGESLAGEN IN OF WORDEN GEBRUIKT DOOR BELKIN-PRODUCTEN, EN HET OPNIEUW PROGRAMMEREN OF REPRODUCEREN ERVAN.

In sommige staten of landen is het Niet toegestaan om incidentele schade, gevolgschade en implicitete garanties uit te sluiten, in dat geval gelden de bovenstaande garantiebeperkingen Niet voor u. Deze garantie verleent u specifieke rechten. Maar afhankelijk van waar u zich bevindt, beschikt u möglichk ook over andere rechten.
